超精密研磨加工
平面、鏡面加工で必要とされる研磨（ラップ・ポリッシュ）装置。加工対象物の材質やサイズ、処理個数などに合わせてご提案させていただきます。

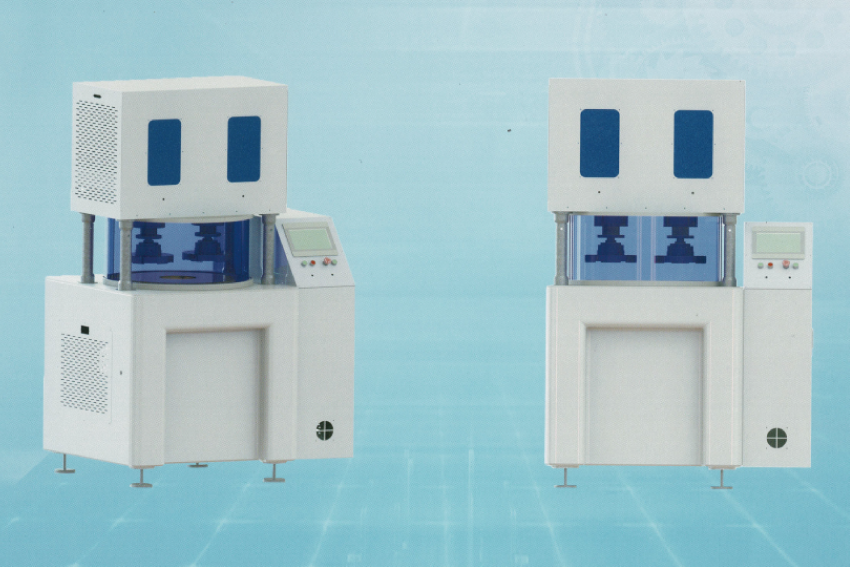

据置型
Sシリーズ（Fltec-Sシリーズ）
さまざまなデバイスの高集積化、電子部品や精密部品の高精度加工など産業のニーズに応えるうえでラッピング・ポリッシングなどの研磨方法は重要な加工技術となっています。特にファインセラミックス、超精密光学部品などの表面創成にはかかせない加工方法といっても過言ではありません。
ラッピング・ポリッシングマシンFltec-Sシリーズは、従来のラッピング・ポリッシング加工でのさまざまな問題を克服しあらゆる高精度を要求する分野に挑戦したラッピング・ポリッシングマシンです。
| 標準仕様 | |
|---|---|
| 装置シリーズ | Fltec-Sシリーズ |
| プレート径 | φ380mm（φ610mm） |
| プレート回転 | 0～200r／min |
| プレート冷却方式 | 恒温水循環方式 |
| フェーシングバイト送り速度 | 0～500mm／min |
| オシレーションストローク | 0～30mm（0～45mm） |
| ドライブ数 | 2軸／無段階速度 |
| バイト切込量 | 最小0.01mm |
| ドライブ方式 | ベルト伝達駆動 |
Mシリーズ（Fltec-Mシリーズ）
主に平面が必要とされる装置部品などの量産向けラッピングマシンです。材料研削後の表面粗度均一化の仕上げ加工やシール材の摺動面の平面出しなどにご採用頂いております。
Sシリーズに比べ機構が少ないためお求めやすい装置となります。
品種が少なく決まったワークを多量に加工したい場合おすすめです。
| 標準仕様 | |
|---|---|
| 装置型番 | Fltec-24M |
| 本体サイズ | 1510Wx1060Dx1237H (mm) |
| 本体重量 | 800kg |
| 電源 | AC200 3相 |
| メインモーター：1.5kw | |
| ポンプ：0.25kw | |
| 定盤寸法 | Φ610 |
| 修正リング径 | 外径φ280×内径φ247㎜ |
| リング回転 | 自然公転 |
| 同時加工数 | 3軸 |
| テーブル回転数 | 0～60rpm |
| 始起動 | スロースタート・スローストップ機構 |
| パウダー供給方式 | 敵下式 |
卓上型
Fltec-06
研究～開発向けの卓上小型装置となります。チップの研磨、試料研磨などに向いております。
| 標準仕様 | |
|---|---|
| 本体サイズ | 340Wx220Dx320H (mm) |
| テーブルサイズ | φ150(mm) |
| 電源 | AC100 3相5A |
| テーブル回転速度 | 0-80rpm 無段階変速 |
| 加工時間設定 | 1～999S |
Fltec-15
研究～開発向けの卓上装置となります。多くの研究開発に携わってきた装置となり、卓上ではありますがオプションは多岐に渡ります。大型のワークサイズには対応できませんがあらゆる研磨が可能です。
| 標準仕様 | |
|---|---|
| 本体サイズ | 650Wx480Dx340H (mm) |
| トータル寸法 | 870Wx700Dx740H (mm) |
| 本体重量 | 約100kg (塩ビカバー定盤含む) |
| 定盤重量 | 約15kg |
| テーブルサイズ | φ380(mm) |
| 研磨試料最大径 | φ180(mm) |
| 電源 | AC200 3相10A |
| テーブル回転速度 | 0~70rpm |
| テーブル回転数設定 | ボリューム設定デジタル表示 |
| 加工時間設定 | 1S(最少)～9999h(最大) |
Fltec-15SP
研究～開発向けの卓上装置となります。多くの研究開発に携わってきた装置となり、卓上ではありますがオプションは多岐に渡ります。
クリーンルーム内での仕様に特化したモデルとなります。当社ドラフトチャンバーとの組み合わせも可能です。
大型のワークサイズには対応できませんがあらゆる研磨が可能です。
| 標準仕様 | |
|---|---|
| 本体サイズ | 650Wx480Dx340H (mm) |
| 作業台サイズ | 870Wx700D (mm) |
| 本体重量 | 約150kg (定盤含む) |
| 定盤重量 | 約30kg (定盤含む) |
| テーブルサイズ | φ380(mm) |
| 研磨試料最大径 | φ180(mm) |
| 電源 | AC200 3相10A |
| テーブル回転速度 | 0~70rpm |
| テーブル回転数設定 | ボリューム設定デジタル表示 |
| 加工時間設定 | 1S(最少)～9999h(最大) |
フェーシング 溝切装置
主にＳシリーズに取付可能な切削装置（機構）です。
Ｓシリーズの水冷精密スピンドルと組み合わさることで常に研磨定盤の平坦を保つことができます。
樹脂系定盤、金属錫定盤をご使用の際には是非お取付ください。
Ｓシリーズの水冷精密スピンドルと組み合わさることで常に研磨定盤の平坦を保つことができます。
樹脂系定盤、金属錫定盤をご使用の際には是非お取付ください。
中古研磨装置（据置型）
当社製の中古研磨装置（据置型）を販売しております。
最大加工対象サイズはφ180mmサイズ、□115㎜サイズとなります。
精密片面ラッピング・ポリッシング装置
高精度メカスピンドル搭載の据置型水冷研磨装置を安価でご提供いたします。ラップ、ポリッシュにおいて高精度の平坦度が得られます。
当社製研磨装置のため、納入後の修理対応やカスタマイズ対応も可能です!!
すぐに研磨加工を始めたい場合は是非中古装置のご検討をしてみてはいかがでしょうか。
（加工対象のワークに併せておすすめの消耗材もご相談いただけます）
最大加工対象サイズはφ180mmサイズ、□115㎜サイズとなります。
精密片面ラッピング・ポリッシング装置
＜FLTec20FDT型＞
高精度メカスピンドル搭載の据置型水冷研磨装置を安価でご提供いたします。ラップ、ポリッシュにおいて高精度の平坦度が得られます。
当社製研磨装置のため、納入後の修理対応やカスタマイズ対応も可能です!!
すぐに研磨加工を始めたい場合は是非中古装置のご検討をしてみてはいかがでしょうか。
（加工対象のワークに併せておすすめの消耗材もご相談いただけます）
| 標準仕様 | |
|---|---|
| 装置型番 | FLTec20FDT |
| ラッププレート関係 | |
| プレート径 | φ500mm |
| 受プレート径 | φ505mm |
| 受プレート材質 | SUS304 |
| プレート回転数 | 0～200rpm 無段階変則 |
| プレート冷却方式 | 水冷MAX 3L／min |
| プレート電動機 | 3相 200Ｖ 1.5ＫＷ |
| リングコーンモータ | |
| フェ－シング関係 | |
| フェーシングバイト送り速度 | 0～500mm／min |
| フェ－シングバイト切込方法 | 1目0.01mmマイクロメーターヘッド |
| フェ－シングバイト用電動機 | 3相 200V 400Ｗ ACサーボモータ |
| 刃物台 | エアシリンダ昇降機構（リトラクト） |
| ローラーアーム関係 | |
| アーム対応外径サイズ | φ178・φ218ｍｍ |
| アーム軸数 | 3軸 |
| アームスラストブロック | 各軸スライドポイント固定 |
| 強制駆動機構 | |
| 強制駆動ドライブ数 | 3軸 |
| ドライブ方式 | ベルト伝達駆動 |
| 速度 | 無段階速度（タッチパネル数値入力） |
| 電動機 | オリエンタルモーター単相200Ｖ 60Ｗ(装置内接続) |
| 強制駆動伝達ベルト材質 | ウレタン系樹脂 |
| 溝切加工機構 | |
| スパイラルピッチ |
0.1～9.9ｍｍ（0.1mm単位数値入力） 設定方法：タッチパネルによる調整 |
| 電動機 | 3相 200Ｖ 400Ｗ（装置内接続) |
| 溝幅 | 溝切バイト太さによる（0.8～2.0mm） |
| 溝深さ切込方法 | 1目0.01mmマイクロメータヘッド |
| 繰り返し溝切精度(ピッチ繰り返し精度) | ±0.05mm ※溝切り深さ：ベース定盤より＋2ｍｍ厚みまでをＭＡＸとしてください |
| サービスコンセント ※全容量3Ａ以下 | |
| ＬＡＰ－ＡＵＴＯ時通電 | ２系統（滴下ポンプ用） |
| 電源ＯＮ時通電 | ２系統（マグネット撹拌機用） |
| スラリー供給機構（別途オプション） | |
| マイクロチューブポンプ1台 | 滴下本数 × 1台 |
| マグネットスターラ1台 | パイプφ8 L=400 H＝200㎜ |
| スラリータンク | |
リニューアル対応 実施例
古くなった装置をＯＨしたい、ワークが変わり研磨仕上りの要求が変わったなどのご要望にお応え致します。
